液压换向阀在集中润滑系统中的重要性
发布日期:2020-06-10 点击次数次
液压换向阀在集中润滑系统中的重要性
一、
概述
HNJL24
型液压换向阀是我厂吸收国外先进技术、在同类产品DR4-5换向阀基础上自
行研制开发的新一代产品,它广泛适用于冶金、化工、电力、水泥机械、建材机械、港
口机械干油
双线集中润滑系统
中。具有结构紧凑、体积小、重量轻、外型美观、操作方
便、压力直观、换向压力可调等优点,代替了国内20MPa、40MPa液压换向阀、二位
四通电磁阀、三位四通电磁阀、以及末端必须配备的压力控制阀、压差开关、电气管线
配置等元件。本阀可配置行程开关或接近开关,从而实现双线润滑系统的控制。
二、功能和结构说明
HNJL24

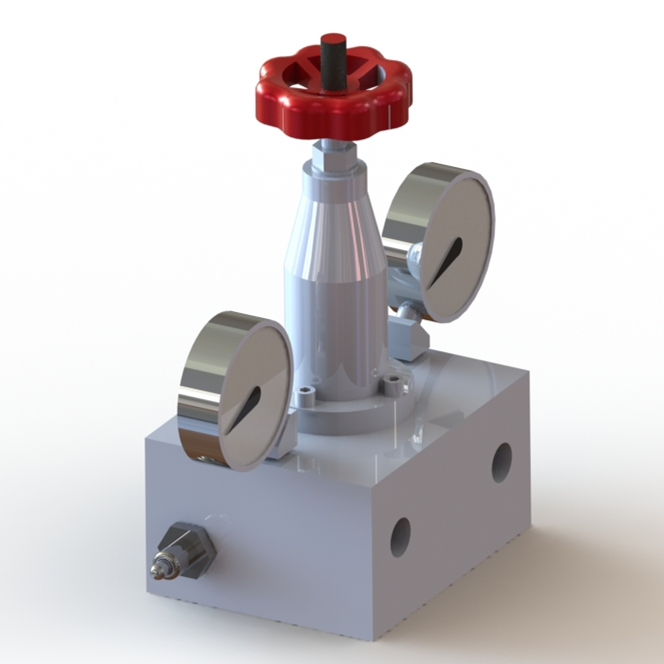

阀为二位四通自动液压换向阀,上平面设有两块压力表和调压手轮。换向压
力由手轮调节,顺时针压力升高,反之压力降低。本阀门进油口P与泵出油口连接,回油
口T接贮油桶,供油口A、B分别与两条供油管路连接。工作时当A路油压达到设定压力时,
换向阀自动切换到B路,这样电动润滑泵就能循环往复地向两条管路供送润滑脂了。
三、
技术参数
型 号
公称压力
MPa
额定排量
ml/min
换向压力MPa
重量
kg
HNJL24
40
220
5~35
6.8
使用介质为锥入度不低于265(25℃,150g)1/100mm的润滑脂(NLGI0#-2#)和
粘度等级大于N68润滑油,适用环境温度-10℃~+40℃。
四、
订货说明
双线润滑系统中使用
HNJL24液压换向阀
订货时只需按上表型号订货即可,如需行程
开关或接近开关,请注明。
五、使用说明
1、换向阀的换向压力可调,调节手轮向下旋,换向压力升高,反之,换向压力降低。
2、
HNJL24液压换向阀在双线润滑系统中
安装位置要合理,上方要有足够的空间调节调压
螺钉。
3、按照阀体或说明书中的接口代号正确配管。
4、应在本说明书规定的使用压力范围内使用。
5、如双线润滑系统中
HNJL24液压
换向阀不动作,先看调压螺钉是否旋得太低,弹簧已无
压缩量,如不是这样情况,一般为
双线润滑系统
油脂中有杂质,活塞卡死,应请专业人员
清洗阀体和活塞,或拨打产品热线15824838843
