您知道在双线润滑系统中如何使用高压胶管吗？

发布日期：2020-06-04   点击次数次
                          您知道在双线润滑系统中如何使用高压胶管吗？
       高压胶管在双线润滑系统以及其他各种类型的自动润滑系统中都有很广泛的应用，
胶管常被用于机械设备震动部位、移动滑动部位、摆动部位、往复运动部位、以及要求
便于拆卸的部位。我们常见的胶管为两端压接可拆卸接头的带有钢丝夹层的黑色橡胶管。
那么我们日常使用双线润滑系统时如果涉及到高压软管的使用，我们该如何去做出正确
的选择呢？今天，君澜机械为您总结了双线润滑系统中如何使用高压软管的具体方法供
您参考。
       胶管的选择及注意事项根据工作压力和按式求得的管子内径，选择胶管的尺寸规格。
高压胶管的工作压力，对不经常使用的情况可提高 20%；对于使用频繁的，经常弯扭者
要降低 40%。胶管在设计和使用中要注意下列事项：

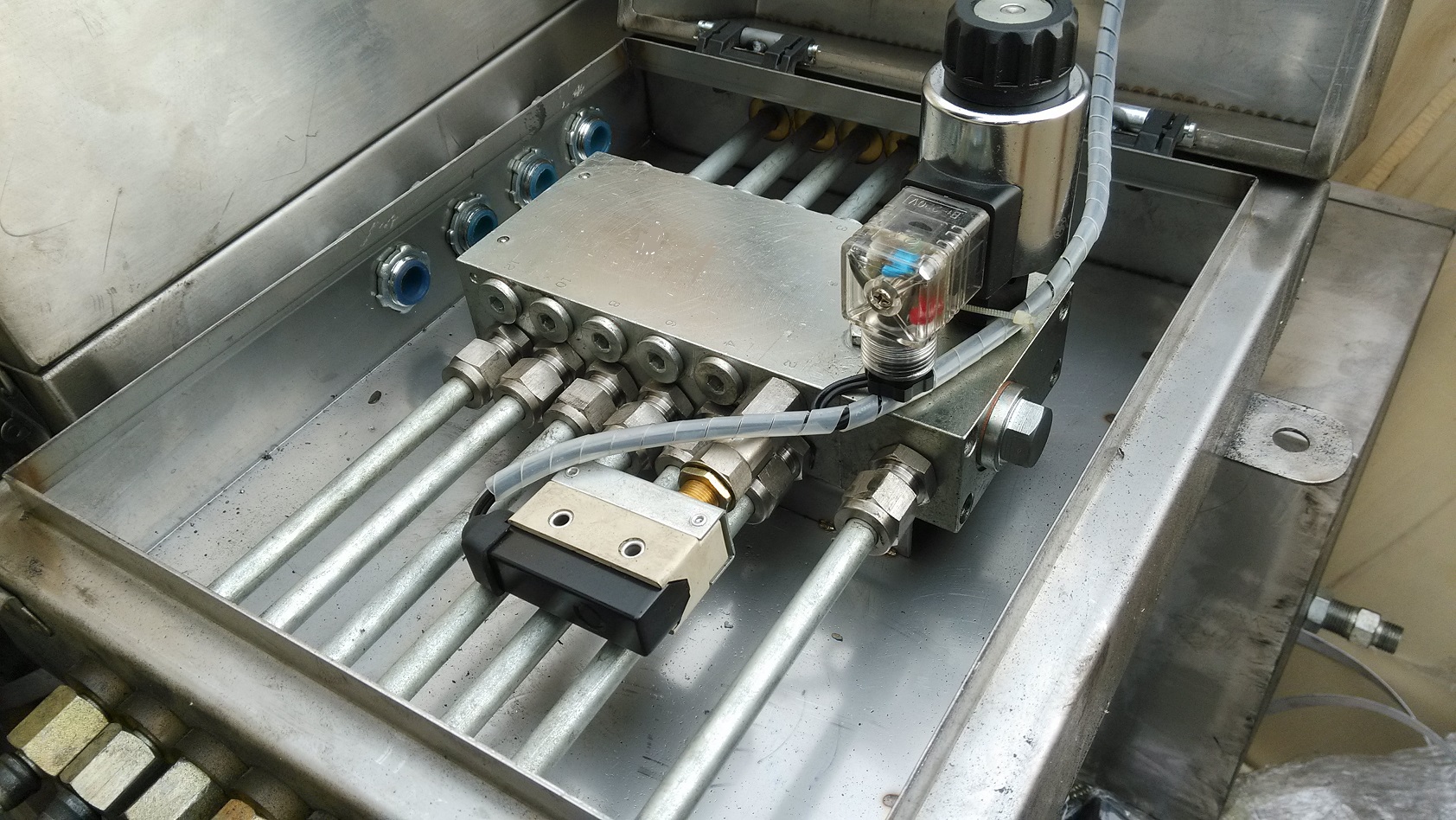

双线润滑系统
       a) 胶管的弯曲半径不易过小，一般不应小于表中所列的值。胶管与管接头的联接处
应留有一段直的部分，次段长度不应小于管外径的两倍。
       b) 胶管的长度要考虑到胶管在通入压力油后，长度方向将收缩变形， 一般收缩量为
管长的3%-4%。因此，胶管安装时应避免处于拉紧状态。
       c)  胶管在安装时应保证不发生扭转变形，为便于安装，可沿管长涂以色纹，以便检
查。
       d) 胶管的管接头轴线，应尽量放置在运动的平面内，避免两端互相运 动时胶管收扭。
       e)  胶管应避免与机械上尖角部分想接触和摩擦，以免管子损坏。
       f）在连接处，软管应自由悬挂，应避免受其自重而弯曲。
       g) 软管过长或承受急剧振动的情况下，宜用夹子夹牢。但在高压下使用的软管应尽量
少用夹子，因软管受压变形，在夹子处会发生摩擦。
       h) 软管在高温下工作，寿命极短，尽可能使软管安装在远离热源的地 方，不得于时要
安装隔热板。
钢丝层数 胶管内径 4 6 8 10 13 16 19 22 25 32 38 45 51
Ⅰ 胶管外径 13 15 17 19 23 26 29 32 36 43.5 49.5 - -
最小弯曲半径 90 100 110 130 190 220 260 320 350 420 500 - -
Ⅱ 胶管外径 - 17 19 21 25 28 31 34 37.5 45 51 58 64
最小弯曲半径 - 120 140 160 190 240 300 350 380 450 500 550 600
Ⅲ 胶管外径 - 19 21 23 27 30 33 36 39 47 53 60 60
最小弯曲半径 - 140 160 180 240 300 330 380 400 450 500 550 600
       通过以上内容的学习，您是不是对双线润滑系统中如何选择和使用高压软管有了更全
面的了解了？君澜机械专业为您定制各类双线润滑系统、集中润滑系统，源头厂家欢迎咨
询：15824838843
